Global Trac Pro

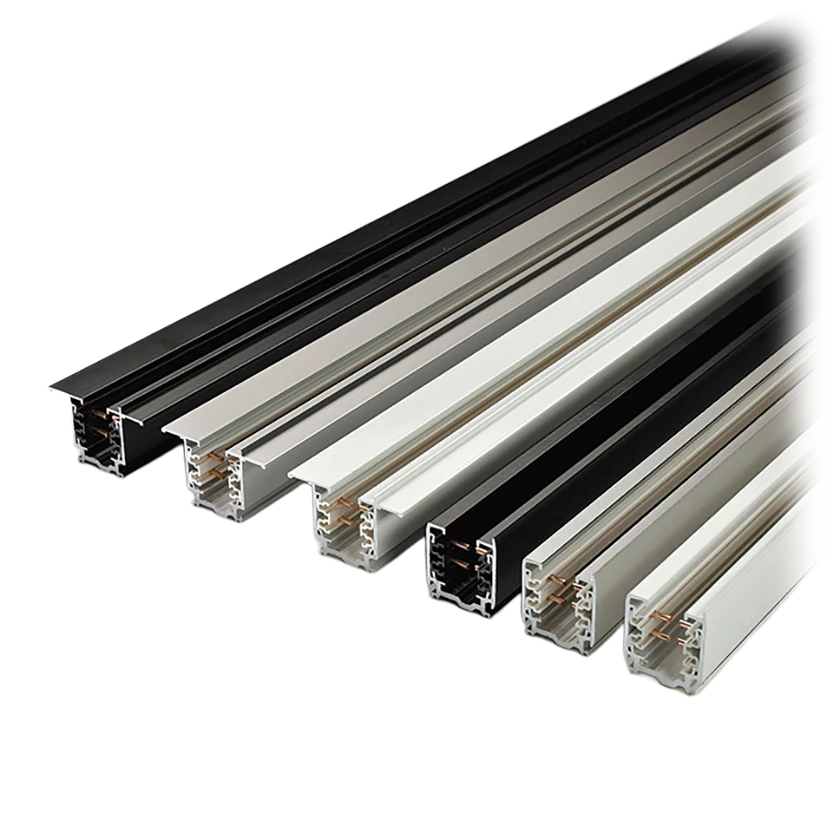

LjusDesign's standard for three circuit tracks. The tracks are available in two designs: one surface or pendent mounted and one for recessed mounting.

We offer several luminaries for installation on Global Trac Pro, our spotlights adaptors have support for all common 3-phase tracks.

Available spotlights include:

For more information please refer to Nordic Aluminium.

Technical specification

Material

Extruded aluminium profile, insulating plastic profile, phase and neutral conductors of 4 mm² copper.

Length
  • 1-4 meters
  • Tracks can be cut to required length, conductor ends are then bent with special tool XTSV 12.
Mounting

Ceiling or suspended with wire.

Finish

Natural, black and white.

Protection class

IP20

Type
  • Three circuit (3P+N+PE)
  • U 400V, I 16A 50Hz
  • IP 20, 3.7 kVA / 11.1 kVA
Manufacturer

Nordic Aluminium, Finland

XTS Global Trac Pro

  • Ytmonterade skenor för fast eller frihängande montage.
Art.noBenämningMåttFärg
 XTS 4100-1Kontaktskena1 meterNaturanodiserad
 XTS 4200-1Kontaktskena2 meterNaturanodiserad
 XTS 4300-1Kontaktskena3 meterNaturanodiserad
 XTS 4400-1Kontaktskena4 meterNaturanodiserad
 XTS11-1Nätanslutning, höger Grå
 XTS12-1Nätanslutning, vänster Grå
 XTS14-1Nätanslutning, mellan skenor Grå
 XTS21-1Skenskarv Grå
 XTS34-1L-hörn, inner Grå
 XTS35-1L-hörn, ytter Grå
 XTS 40-1T-skarv, höger Grå
 XTS 37-1T-skarv, vänster Grå
 XTS 38-1X-skarv Grå
 XTS 23-1Flex-skarv Grå
 XTS 24-1Vridb.-skarv Grå
 XTS 41-1Ändstycke Grå
 SKB 12-1Takfäste Naturanodiserad
 GA70-1Fixpoint-fäste Grå
 SKB21-1Väggfäste Naturanodiserad
 XTS 4100-2Kontaktskena1 meterSvart
 XTS 4200-2Kontaktskena2 meterSvart
 XTS 4300-2Kontaktskena3 meterSvart
 XTS 4400-2Kontaktskena4 meterSvart
 XTS11-2Nätanslutning, höger Svart
 XTS12-2Nätanslutning, vänster Svart
 XTS14-2Nätanslutning, mellan skenor Svart
 XTS21-2Skenskarv Svart
 XTS34-2L-hörn, inner Svart
 XTS35-2L-hörn, ytter Svart
 XTS 40-2T-skarv, höger Svart
 XTS 37-2T-skarv, vänster Svart
 XTS 38-2X-skarv Svart
 XTS 23-2Flex-skarv Svart
 XTS 24-2Vridb.-skarv Svart
 XTS 41-2Ändstycke Svart
 SKB 12-2Takfäste Svart
 GA70-2Fixpoint-fäste Svart
 XTS 4100-3Kontaktskena1 meterVit
 XTS 4200-3Kontaktskena2 meterVit
 XTS 4300-3Kontaktskena3 meterVit
 XTS 4400-3Kontaktskena4 meterVit
 XTS11-3Nätanslutning, höger Vit
 XTS12-3Nätanslutning, vänster Vit
 XTS14-3Nätanslutning, mellan skenor Vit
 XTS21-3Skenskarv Vit
 XTS34-3L-hörn, inner Vit
 XTS35-3L-hörn, ytter Vit
 XTS 40-3T-skarv, höger Vit
 XTS 37-3T-skarv, vänster Vit
 XTS 38-3X-skarv Vit
 XTS 23-3Flex-skarv Vit
 XTS 24-3Vridb.-skarv Vit
 XTS 41-3Ändstycke Vit
 SKB 12-3Takfäste Vit
 GA70-3Fixpoint-fäste Vit

XTS Global Trac Pro

  • Infällt montage
Art.noBenämning MåttFärg
 XTSF4100-1Kontaktskena1 meterNaturanodiserad
 XTSF4200-1Kontaktskena2 meterNaturanodiserad
 XTSF4300-1Kontaktskena3 meterNaturanodiserad
 XTSF4400-1Kontaktskena4 meterNaturanodiserad
 XTSF4100-2Kontaktskena1 meterSvart
 XTSF4200-2Kontaktskena2 meterSvart
 XTSF4300-2Kontaktskena3 meterSvart
 XTSF4400-2Kontaktskena4 meterSvart
 XTSF4100-3Kontaktskena1 meterVit
 XTSF4200-3Kontaktskena2 meterVit
 XTSF4300-3Kontaktskena3 meterVit
 XTSF4400-3Kontaktskena4 meterVit

Montagetillbehör

Art.noBenämningFärg
 SKB 12-1TakfästeGrå
 SKB 10-1Takfäste plåtGrå
 SKB 12-2TakfästeSvart
 SKB 10-2Takfäste plåtSvart
 SKB 12-3TakfästeVit
 SKB 10-3Takfäste plåtVit
SKB 121Takfäste mot bärprofil, b=25mmVit

Styv pendel (pendel av skena)

BenämningSpecifikationFärg
PendelpaketGängstång 1mGrå/svart/vit
PendelpaketGängstång 2mGrå/svart/vit

Vajer med lås (pendel av skena)

BenämningSpecifikation
Wire 2,5m + Gripper1,5mm2 pressad ögla + Gripper
Wire 4,5m + Gripper1,5mm2 pressad ögla + Gripper
Gripper M6Fäste ställbart för wire

Böjverktyg

  • Efter kapning av kontaktskena (XTS/GNC) skall strömledare åter böjas i position, detta verktyg används för att utföra den åtgärd.
Art.noBenämning
XTSV12Böjverktyg

Multiadapter skruvkontaktering

  • Multiadapter med skruvkontaktering för anslutning av ledare. Passar XTS(F) och GNC
Art.noSpecifikationFärg
 XTSA 68-1Multiadapter 3-fas, skruvkontakteringGrå
 XTSA 68-2Multiadapter 3-fas, skruvkontakteringSvart
 XTSA 68-3Multiadapter 3-fas, skruvkontakteringVit

Multiadapter slitskontaktering

  • Multiadapter med slitskontaktering för anslutning av ledare. För att utföra kontakteringen behövs ett slitsverktyg, GB66CT. Passar XTS(F) och GNC.
Art.noSpecifikationFärg
 GA 100-1Multiadapter 3-fas, slitskontakteringGrå
 GA 100-2Multiadapter 3-fas, slitskontakteringSvart
 GA 100-3Multiadapter 3-fas, slitskontakteringVit
GB66CTKontakteringsverktyg slits

Uttag för kontaktskena

  • Adapter för anslutning mot kontaktskena för att få ut ett vanligt "uttag". Multiadapter XTSA med 15cm kabel som avslutas med ett chuckouttag. Adaptern är försedd med fasväljare.
BenämningSpecifikation
Sken-avtappning, GråAdapter, avlastning, uttag 15cm kabel
Sken-avtappning, SvartAdapter, avlastning, uttag 15cm kabel
Sken-avtappning, VitAdapter, avlastning, uttag 15cm kabel

Global Track nipplar till skenadapter

  • Nipplar till skenadapter M10x1 samt M13x1
Art.noSpecifikation
XTS58/8-9Nippel fast M10*1 h=8,0 Ø=7,4
XTS56/8.6-9Nippel fast M13*1 h=8,6 Ø=9
XTS57/8-9Nippel rotating M10*1 h=8 Ø=7,4
XTSA57/12-9Nippel rotating M10*1 h=12 Ø=7,4
XTSA55/12-9Nippel rotating M13*1 h=12 Ø=9,0

Dragavlastare till nipplar

  • Dragavlastare M10x1 samt M13x1. Passar ovanstående nipplar.
Art.noBenämningSpecifikation
LJ10189SAvlastning M10x1Invändig M10x1, Svart
LJ10189VAvlastning M10x1Invändig M10x1, Vit
LJEA8SAvlastning M13x1Invändig M13x1, Svart
LJEA8VAvlastning M13x1Invändig M13x1, Vit

Dekorkrok till kontaktskena

  • Hållare för infästning av t.ex. dekorkrok, M4 samt M6. Passar till 3-fas kontaktskena.
Art.noBenämningSpecifikation
 XTAK142-1Dekor krok, 2mm hål för wire/krokGrå
 XTAK142-2Dekor krok, 2mm hål för wire/krokSvart
 XTAK142-3Dekor krok, 2mm hål för wire/krokVit
 XTAK144-1Dekor krok, Hål för M4 vire/krokGrå
 XTAK144-2Dekor krok, Hål för M4 vire/krokSvart
 XTAK144-3Dekor krok, Hål för M4 vire/krokVit
