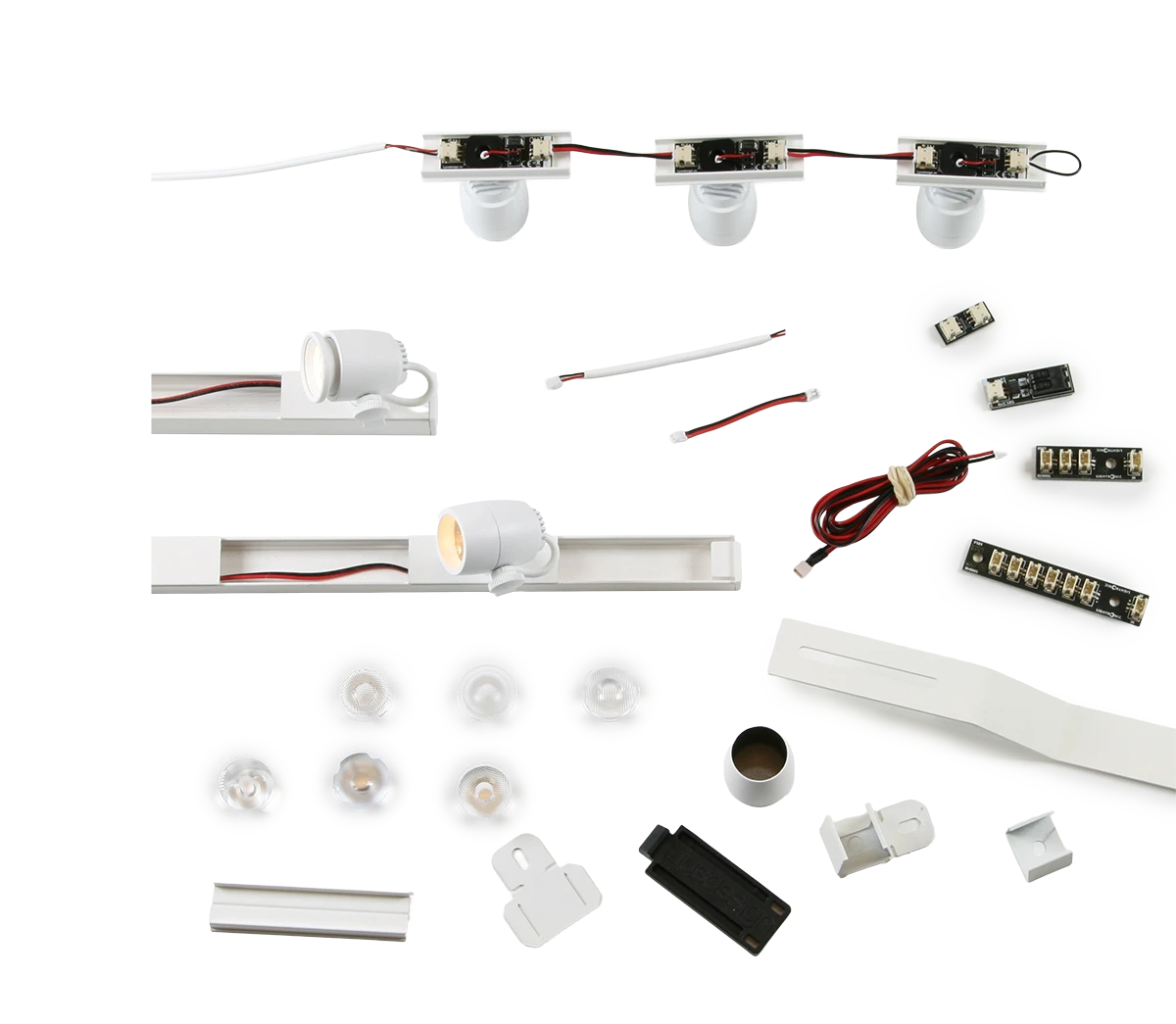

LED-Profiler

För ljusinstallationer

  • Passar många olika armaturer
  • LED-drivdon med olika funktioner kan användas
  • Möjlighet att dra flera styrkanaler inuti LED-profilen
  • Valfritt lock för att skapa eleganta och sömlösa installationer

Ett flexibelt system av aluminiumprofiler för monterbelysning.

Profilerna finns i två varianter; Hög och Låg.

  • Slagtålig mattlackerad yta
  • Säljs per meter, max. 3000 mm
  • En rad olika armaturer kan monteras på skenorna

Armaturer som passar systemet: Arty-serien, Dinkey, Gizmo-serien och Gimmick.

Dokument

Teknisk specifikation

Material
  • Profiler av extruderad aluminium
  • Ändavslut i polypropylen
Finish
  • Grå (RAL 7040)
  • Svart (RAL 9005)
  • Vit (RAL 9016)
Längd

3000 mm

Montering

Skruv, clips

LED-profil Låg

Passar alla CCL-armaturer.

ColorArt. noNameDimensions (HxWxL)Colour
LPL-1LED-profil Låg, Grå10*17 mm, max 3000 mm, lock ingår ejGrå
LPL-2LED-profil Låg, Svart10*17 mm, max 3000 mm, lock ingår ejSvart
LPL-3LED-profil Låg, Vit10*17 mm, max 3000 mm, lock ingår ejVit

LED-profil Hög

Passar alla CCL-armaturer.

ColorArt. noNameDimensions (HxWxL)Colour
LPH-1LED-profil Hög, Grå17*17 mm, max 3000 mm, lock ingår ejGrå
LPH-2LED-profil Hög, Svart17*17 mm, max 3000 mm, lock ingår ejSvart
LPH-3LED-profil Hög, Vit17*17 mm, max 3000 mm, lock ingår ejVit

Lock

Passar LED-profil Hög och Låg.

ColorArt. noNameDimensions (HxWxL)Colour
LPC-1Lock till LED-profil, Grå3*16 mm, max 3000 mmGrå
LPC-2Lock till LED-profil, Svart3*16 mm, max 3000 mmSvart
LPC-3Lock till LED-profil, Vit3*16 mm, max 3000 mmVit

Clips

Monteringsclips för LED-profiler.

ColorArt. noNameDimensionsColour
LFH-12-1Monteringsclips för LED-profil Hög, inkl. skruv17x17mmGrå
LFH-12-2Monteringsclips för LED-profil Hög, inkl. skruv17x17mmSvart
LFH-12-3Monteringsclips för LED-profil Hög, inkl. skruv17x17mmVit
LFL-12-1Monteringsclips för LED-profil Låg, inkl. skruv17x17mmGrå
LFL-12-2Monteringsclips för LED-profil Låg, inkl. skruv17x17mmSvart
LFL-12-3Monteringsclips för LED-profil Låg, inkl. skruv17x17mmVit

Ändavslut

Ändavslut för LED-profil.

ColorArt. noNameColour
PT-41-1Ändavslut LED-Profil LågGrå
PT-41-2Ändavslut LED-Profil LågSvart
PT-41-3Ändavslut LED-Profil LågVit
GIZ-A512B-1Ändavslut LED-Profil HögGrå
GIZ-A512B-2Ändavslut LED-Profil HögSvart
GIZ-A512B-3Ändavslut LED-Profil HögVit

Kopplingsmaterial

Mellankablar används för att koppla ihop CCL-armaturer. Den sista armaturen i slingan kräver en LED Terminering.

ColorArt.noBenämningSpecifikation
GIZ-KM-5LED Mellankabel 50mmKontakt Hona/Hona
GIZ-KM-10LED Mellankabel 100mmKontakt Hona/Hona
GIZ-KM-15LED Mellankabel 150mmKontakt Hona/Hona
GIZ-KM-25LED Mellankabel 250mmKontakt Hona/Hona
GIZ-KM-35LED Mellankabel 350mmKontakt Hona/Hona
GIZ-KM-65LED Mellankabel 650mmKontakt Hona/Hona
GIZ-KM-105LED Mellankabel 1050mmKontakt Hona/Hona
GIZ-KS-100LED Skarvkabel 1000mmKontakt Hane/Hona
GIZ-KA-20LED Anslutningskabel 200mmKontakt Hona
GIZ-KT-PLED Terminering

LED-splitter

Distributionsblock. Oanvända platser kräver en LED-terminering.

Art.noBenämningSpecifikation
GIZ-B3LED 3-Splitter1 in 3 ut
GIZ-B6LED 6-Splitter1 in 6 ut

LED-kabel

Dekorativ kabel för konstantström. Svensktillverkad kabel utvecklad av Ljusdesign.

ColorArt.noBenämningSpecifikation
GIZ-KA-3000-1LED Anslutningskabel 3000mm, GråGrå
GIZ-KA-3000-2LED Anslutningskabel 3000mm, SvartSvart
GIZ-KA-3000-3LED Anslutningskabel 3000mm, VitVit
GIZ-KL-1LED-kabel, GråØ2,9mm 2*0,14, halogenfri / meter
GIZ-KL-2LED-kabel, SvartØ2,9mm 2*0,14, halogenfri / meter
GIZ-KL-3LED-kabel, VitØ2,9mm 2*0,14, halogenfri / meter

Gizmo CC / LED-PROFIL

För installation i LED-profil hög eller låg. Dimbar via extern driver.

Light temperatureColorArt.noBenämningSpecifikationFärg
GIZ22-CCL-1Gizmo CC/700mA LED-profil 2200K190lm, Vf=3V, 700mA, CRI 80, lins NGrå
GIZ22-CCL-2Gizmo CC/700mA LED-profil 2200K190lm, Vf=3V, 700mA, CRI 80, lins NSvart
GIZ22-CCL-3Gizmo CC/700mA LED-profil 2200K190lm, Vf=3V, 700mA, CRI 80, lins NVit
GIZ27-CCL-1Gizmo CC/700mA LED-profil 2700K180lm, Vf=3V, 700mA, CRI 90, lins NGrå
GIZ27-CCL-2Gizmo CC/700mA LED-profil 2700K180lm, Vf=3V, 700mA, CRI 90, lins NSvart
GIZ27-CCL-3Gizmo CC/700mA LED-profil 2700K180lm, Vf=3V, 700mA, CRI 90, lins NVit
GIZ30-CCL-1Gizmo CC/700mA LED-profil 3000K190lm, Vf=3V, 700mA, CRI 90, lins NGrå
GIZ30-CCL-2Gizmo CC/700mA LED-profil 3000K190lm, Vf=3V, 700mA, CRI 90, lins NSvart
GIZ30-CCL-3Gizmo CC/700mA LED-profil 3000K190lm, Vf=3V, 700mA, CRI 90, lins NVit
GIZ40-CCL-1Gizmo CC/700mA LED-profil 4000K200lm, Vf=3V, 700mA, CRI 90, lins NGrå
GIZ40-CCL-2Gizmo CC/700mA LED-profil 4000K200lm, Vf=3V, 700mA, CRI 90, lins NSvart
GIZ40-CCL-3Gizmo CC/700mA LED-profil 4000K200lm, Vf=3V, 700mA, CRI 90, lins NVit

Gizmo Zoom CC / LED-profil

För installation i LED-profil hög eller låg. Dimbar via extern driver.

Light temperatureColorArt.noNameSpecificationColor
GIZZ22-CCL-1Gizmo Zoom CC/700mA LED-profil 2200K190lm, Vf=3V, 700mA, CRI 80, zoom 5–30°Grå
GIZZ22-CCL-2Gizmo Zoom CC/700mA LED-profil 2200K190lm, Vf=3V, 700mA, CRI 80, zoom 5–30°Svart
GIZZ22-CCL-3Gizmo Zoom CC/700mA LED-profil 2200K190lm, Vf=3V, 700mA, CRI 80, zoom 5–30°Vit
GIZZ27-CCL-1Gizmo Zoom CC/700mA LED-profil 2700K180lm, Vf=3V, 700mA, CRI 90, zoom 5–30°Grå
GIZZ27-CCL-2Gizmo Zoom CC/700mA LED-profil 2700K180lm, Vf=3V, 700mA, CRI 90, zoom 5–30°Svart
GIZZ27-CCL-3Gizmo Zoom CC/700mA LED-profil 2700K180lm, Vf=3V, 700mA, CRI 90, zoom 5–30°Vit
GIZZ30-CCL-1Gizmo Zoom CC/700mA LED-profil 3000K190lm, Vf=3V, 700mA, CRI 90, zoom 5–30°Grå
GIZZ30-CCL-2Gizmo Zoom CC/700mA LED-profil 3000K190lm, Vf=3V, 700mA, CRI 90, zoom 5–30°Svart
GIZZ30-CCL-3Gizmo Zoom CC/700mA LED-profil 3000K190lm, Vf=3V, 700mA, CRI 90, zoom 5–30°Vit
GIZZ40-CCL-1Gizmo Zoom CC/700mA LED-profil 4000K200lm, Vf=3V, 700mA, CRI 90, zoom 5–30°Grå
GIZZ40-CCL-2Gizmo Zoom CC/700mA LED-profil 4000K200lm, Vf=3V, 700mA, CRI 90, zoom 5–30°Svart
GIZZ40-CCL-3Gizmo Zoom CC/700mA LED-profil 4000K200lm, Vf=3V, 700mA, CRI 90, zoom 5–30°Vit

Gimmick CC / LED-profil

För installation i LED-profil hög eller låg. Dimbar via extern driver.

Light temperatureColorArt.nrNamnSpecificationFärg
GIM27-CCL-1Gimmick CC/350mA LED-profil 2700K90lm, Vf=3V, CRI 90, lins WGrå
GIM27-CCL-2Gimmick CC/350mA LED-profil 2700K90lm, Vf=3V, CRI 90, lins WSvart
GIM30-CCL-1Gimmick CC/350mA LED-profil 3000K100lm, Vf=3V, CRI 90, lins WGrå
GIM30-CCL-2Gimmick CC/350mA LED-profil 3000K100lm, Vf=3V, CRI 90, lins WSvart
GIM40-CCL-1Gimmick CC/350mA LED-profil 4000K100lm, Vf=3V, CRI 90, lins WGrå
GIM40-CCL-2Gimmick CC/350mA LED-profil 4000K100lm, Vf=3V, CRI 90, lins WSvart

Dinkey CC 250lm / LED-profil

  • För installation i LED-profil hög eller låg. Dimbar via extern driver.
Light temperatureColorArt.noNameSpecificationColour
DIN27-CCL-1Dinkey CC/1050mA LED-profil 2700K250lm, Vf=3V, 1050mA, CRI 90, lins NGrå
DIN27-CCL-2Dinkey CC/1050mA LED-profil 2700K250lm, Vf=3V, 1050mA, CRI 90, lins NSvart
DIN27-CCL-3Dinkey CC/1050mA LED-profil 2700K250lm, Vf=3V, 1050mA, CRI 90, lins NVit
DIN30-CCL-1Dinkey CC/1050mA LED-profil 3000K250lm, Vf=3V, 1050mA, CRI 90, lins NGrå
DIN30-CCL-2Dinkey CC/1050mA LED-profil 3000K250lm, Vf=3V, 1050mA, CRI 90, lins NSvart
DIN30-CCL-3Dinkey CC/1050mA LED-profil 3000K250lm, Vf=3V, 1050mA, CRI 90, lins NVit
DIN40-CCL-1Dinkey CC/1050mA LED-profil 4000K250lm, Vf=3V, 1050mA, CRI 90, lins NGrå
DIN40-CCL-2Dinkey CC/1050mA LED-profil 4000K250lm, Vf=3V, 1050mA, CRI 90, lins NSvart
DIN40-CCL-3Dinkey CC/1050mA LED-profil 4000K250lm, Vf=3V, 1050mA, CRI 90, lins NVit

Dinkey CC 450lm / LED Profile

  • För installation i LED-profil hög eller låg. Dimbar via extern driver.
Light temperatureColorArt.noNameSpecificationColour
DIN27B-CCL-1Dinkey CC/500mA LED-profil 2700K450lm, Vf=12V, 500mA, CRI 90, lins NGrå
DIN27B-CCL-2Dinkey CC/500mA LED-profil 2700K450lm, Vf=12V, 500mA, CRI 90, lins NSvart
DIN27B-CCL-3Dinkey CC/500mA LED-profil 2700K450lm, Vf=12V, 500mA, CRI 90, lins NVit
DIN30B-CCL-1Dinkey CC/500mA LED-profil 3000K450lm, Vf=12V, 500mA, CRI 90, lins NGrå
DIN30B-CCL-2Dinkey CC/500mA LED-profil 3000K450lm, Vf=12V, 500mA, CRI 90, lins NSvart
DIN30B-CCL-3Dinkey CC/500mA LED-profil 3000K450lm, Vf=12V, 500mA, CRI 90, lins NVit

Arty Accent / CC 250 lm, LED-profil

  • För installation i LED-profil hög eller låg. Dimbar via extern driver.
Light temperatureColorArt.noNameSpecification
ARTACC27-CCL-1Arty Accent CC/1200mA LED-profil 2700K250lm, CRI 90, Vf=3V, 1200mA, lins NGrå
ARTACC27-CCL-2Arty Accent CC/1200mA LED-profil 2700K250lm, CRI 90, Vf=3V, 1200mA, lins NSvart
ARTACC27-CCL-3Arty Accent CC/1200mA LED-profil 2700K250lm, CRI 90, Vf=3V, 1200mA, lins NVit
ARTACC30-CCL-1Arty Accent CC/1200mA LED-profil 3000K260lm, CRI 90, Vf=3V, 1200mA, lins NGrå
ARTACC30-CCL-2Arty Accent CC/1200mA LED-profil 3000K260lm, CRI 90, Vf=3V, 1200mA, lins NSvart
ARTACC30-CCL-3Arty Accent CC/1200mA LED-profil 3000K260lm, CRI 90, Vf=3V, 1200mA, lins NVit

Arty Accent / CC 450 lm, LED-profil

  • För installation i LED-profil hög eller låg. Dimbar via extern driver.
Light temperatureColorArt.noNameSpecification
ARTACC27B-CCL-1Arty Accent CC/500mA LED-profil 2700K420lm, CRI 90, Vf=12V, 500mA, lins NGrå
ARTACC27B-CCL-2Arty Accent CC/500mA LED-profil 2700K420lm, CRI 90, Vf=12V, 500mA, lins NSvart
ARTACC27B-CCL-3Arty Accent CC/500mA LED-profil 2700K420lm, CRI 90, Vf=12V, 500mA, lins NVit
ARTACC30B-CCL-1Arty Accent CC/500mA LED-profil 3000K450lm, CRI 90, Vf=12V, 500mA, lins NGrå
ARTACC30B-CCL-2Arty Accent CC/500mA LED-profil 3000K450lm, CRI 90, Vf=12V, 500mA, lins NSvart
ARTACC30B-CCL-3Arty Accent CC/500mA LED-profil 3000K450lm, CRI 90, Vf=12V, 500mA, lins NVit
ARTACC27D-CCL-1Arty Accent CC/1000mA LED-profil 2700K420lm, CRI 90, Vf=6V, 1000mA, lins NGrå
ARTACC27D-CCL-2Arty Accent CC/1000mA LED-profil 2700K420lm, CRI 90, Vf=6V, 1000mA, lins NSvart
ARTACC27D-CCL-3Arty Accent CC/1000mA LED-profil 2700K420lm, CRI 90, Vf=6V, 1000mA, lins NVit
ARTACC30D-CCL-1Arty Accent CC/1000mA LED-profil 3000K450lm, CRI 90, Vf=6V, 1000mA, lins NGrå
ARTACC30D-CCL-2Arty Accent CC/1000mA LED-profil 3000K450lm, CRI 90, Vf=6V, 1000mA, lins NSvart
ARTACC30D-CCL-3Arty Accent CC/1000mA LED-profil 3000K450lm, CRI 90, Vf=6V, 1000mA, lins NVit

Arty Zoom / CC 250 LM LED-Profil

  • För installation i LED-profil hög eller låg. Dimbar via extern driver.
Light temperatureColorArt.noNameSpecification
ARTZ27-CCL-1Arty Zoom CC/1200mA LED-profil 2700KCRI 90, Vf=3V, 1200mA, zoom 7-45°Grå
ARTZ27-CCL-2Arty Zoom CC/1200mA LED-profil 2700KCRI 90, Vf=3V, 1200mA, zoom 7-45°Svart
ARTZ27-CCL-3Arty Zoom CC/1200mA LED-profil 2700KCRI 90, Vf=3V, 1200mA, zoom 7-45°Vit
ARTZ30-CCL-1Arty Zoom CC/1200mA LED-profil 3000KCRI 90, Vf=3V, 1200mA, zoom 7-45°Grå
ARTZ30-CCL-2Arty Zoom CC/1200mA LED-profil 3000KCRI 90, Vf=3V, 1200mA, zoom 7-45°Svart
ARTZ30-CCL-3Arty Zoom CC/1200mA LED-profil 3000KCRI 90, Vf=3V, 1200mA, zoom 7-45°Vit

Arty Zoom / CC 450 LM LED-profil

  • För installation i LED-profil hög eller låg. Dimbar via extern driver.
Light temperatureColorArt.noNameSpecification
ARTZ27B-CCL-1Arty Zoom CC/500mA LED-profil 2700KCRI 90, Vf=12V, 500mA, zoom 7-45°Grå
ARTZ27B-CCL-2Arty Zoom CC/500mA LED-profil 2700KCRI 90, Vf=12V, 500mA, zoom 7-45°Svart
ARTZ27B-CCL-3Arty Zoom CC/500mA LED-profil 2700KCRI 90, Vf=12V, 500mA, zoom 7-45°Vit
ARTZ27D-CCL-1Arty Zoom CC/1000mA LED-profil 2700KCRI 90, Vf=6V, 1000mA, zoom 7-45°Grå
ARTZ27D-CCL-2Arty Zoom CC/1000mA LED-profil 2700KCRI 90, Vf=6V, 1000mA, zoom 7-45°Svart
ARTZ27D-CCL-3Arty Zoom CC/1000mA LED-profil 2700KCRI 90, Vf=6V, 1000mA, zoom 7-45°Vit
ARTZ30B-CCL-1Arty Zoom CC/500mA LED-profil 3000KCRI 90, Vf=12V, 500mA, zoom 7-45°Grå
ARTZ30B-CCL-2Arty Zoom CC/500mA LED-profil 3000KCRI 90, Vf=12V, 500mA, zoom 7-45°Svart
ARTZ30B-CCL-3Arty Zoom CC/500mA LED-profil 3000KCRI 90, Vf=12V, 500mA, zoom 7-45°Vit
ARTZ30D-CCL-1Arty Zoom CC/1000mA LED-profil 3000KCRI 90, Vf=6V, 1000mA, zoom 7-45°Grå
ARTZ30D-CCL-2Arty Zoom CC/1000mA LED-profil 3000KCRI 90, Vf=6V, 1000mA, zoom 7-45°Svart
ARTZ30D-CCL-3Arty Zoom CC/1000mA LED-profil 3000KCRI 90, Vf=6V, 1000mA, zoom 7-45°Vit

Arty Framer / CC 450 LM LED-profil

  • För installation i LED-profil hög eller låg. Dimbar via extern driver.
Light temperatureColorArt.noNameSpecificationColor
ARTF27B-CCL-1Arty Framer CC/500mA LED-profil 2700K420lm, CRI 90, Vf=12V, 500mA, 25-50°Grå
ARTF27B-CCL-2Arty Framer CC/500mA LED-profil 2700K420lm, CRI 90, Vf=12V, 500mA, 25-50°Svart
ARTF27B-CCL-3Arty Framer CC/500mA LED-profil 2700K420lm, CRI 90, Vf=12V, 500mA, 25-50°Vit
ARTF30B-CCL-1Arty Framer CC/500mA LED-profil 3000K450lm, CRI 90, Vf=12V, 500mA, 25-50°Grå
ARTF30B-CCL-2Arty Framer CC/500mA LED-profil 3000K450lm, CRI 90, Vf=12V, 500mA, 25-50°Svart
ARTF30B-CCL-3Arty Framer CC/500mA LED-profil 3000K450lm, CRI 90, Vf=12V, 500mA, 25-50°Vit
ARTF27D-CCL-1Arty Framer CC/1000mA LED-profil 2700K420lm, CRI 90, Vf=6V, 1000mA, 25-50°Grå
ARTF27D-CCL-2Arty Framer CC/1000mA LED-profil 2700K420lm, CRI 90, Vf=6V, 1000mA, 25-50°Svart
ARTF27D-CCL-3Arty Framer CC/1000mA LED-profil 2700K420lm, CRI 90, Vf=6V, 1000mA, 25-50°Vit
ARTF30D-CCL-1Arty Framer CC/1000mA LED-profil 3000K450lm, CRI 90, Vf=6V, 1000mA, 25-50°Grå
ARTF30D-CCL-2Arty Framer CC/1000mA LED-profil 3000K450lm, CRI 90, Vf=6V, 1000mA, 25-50°Svart
ARTF30D-CCL-3Arty Framer CC/1000mA LED-profil 3000K450lm, CRI 90, Vf=6V, 1000mA, 25-50°Vit
