Neo Zoom

En utmärkt allround-strålkastare med stort zoom-område

  • Högt ljusflöde
  • Perfekt färgåtergivning och färgkonsistens
  • Frostad zoomlins

En zoomspotlight utvecklad för användning i museer och konstgallerier. Armaturen kan hantera ljusets alla variabler: Riktning, form, färg och intensitet.

Den lätt frostade optiken skapar ett lagom diffuserat ljus som är perfekt för de flesta situationer.

Ljusets spridning regleras steglöst 8—50° med zoomsläden på sidan av armaturen.

  • Perfekt färgåtergivning CRI 98
  • Passar alla kända 3-fas skenor
  • Barndoors medföljer

Neo Zoom finns i fyra huvudsakliga versioner:

  • Analog: Inbyggd dimmer 0—100%
  • DMX: Trådlöst via Lumenradio CRMX
  • DALI: Trådbunden styrning med DALI
  • Casambi: Bluetooth-baserad styrning

Neo Zoom ersätter tidigare Neo Fresnel och är 40% ljusstarkare.

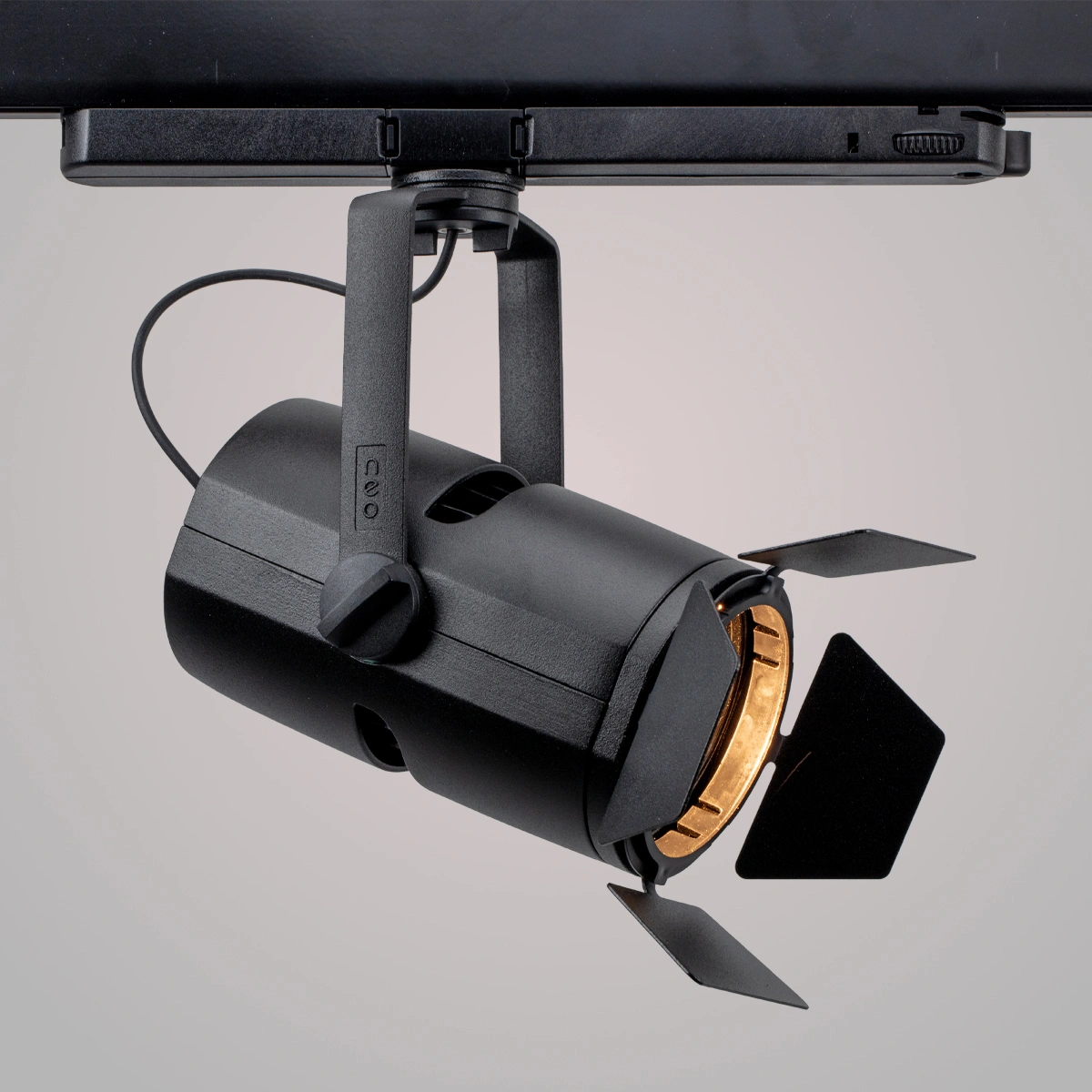

Svart Neo Zoom 230V AnalogSvart Neo Zoom 230V CasambiSvart Neo Zoom 230V DaliSvart Neo Zoom 230V DMXForma ljuset med hjälp av barndoors, använd velour-tejpen för att minska blänkSvart Neo Zoom justering av spridningsvinkelFilterfack för färg och korrektionsfilterNeo Zoom Solo för konstantström
Svart Neo Zoom 230V Analog
FilterhållareFrostad linsZoomslädeBarn doorsLåsbar panorering 365˚

Dokument

Ljusdata

Ljusplanering

Kompatibilitet

Neo Zoom finns för följande system:

  • 3-fas kontaktskena

    220-240V AC

Teknisk specifikation

Material
  • Armaturhus i pressgjuten aluminium
  • Adapter i PC 10 GF
  • Zoomlins av optiskt glas
Färg
  • Grå (RAL 7040)
  • Svart (RAL 9005)
  • Vit (RAL 9016)
Kapslingsklass

IP20

Driftspänning

230V~ 50/60Hz

Strömförbrukning

24—26W

Livslängd LED

L70 > 55 000h enligt TM-21-projektion (Ta 25°)

LED felfrekvens

0,1% 50 000h

Spridningsvinkel

Regleras steglöst 8–50°

Färgtemperatur

2700K, 3000K, 4000K

Ljusfärgskvalitet

MacAdam Ellipse 2-step (SDCM 2)

CRI

95 (Typical 98 CRI)

Vridbar

>365°

Riktbar

>90°

Dimning
  • Inbyggd dimmer 0—100%
  • DMX via Lumenradio CRMX
  • DALI-version (Global Trac PULSE Trac system eller motsvarande)
  • Casambi (Bluetooth)
  • Inte kompatibel med primärdimning
Funktioner

Barn doors, filterhållare, fasväljare, verktygsfri panorering, tiltlås

Tillbehör

Färg och- frostfilter

Design och idé

Ljusdesign AB och Gouiedo AB

Tillverkare

Ljusdesign AB, Sverige

neo Zoom Analog

  • Analog version med integrerad dimmer.
  • Passar de flesta kända 3-fasskenor.
Light temperatureColorArt.noNameSpecification
NEOZ27C-AL-1Neo Zoom 230V/24W, 2700KCRI 98, SDCM 2, 8-50°, 3-fas multiadapter, dim.Grå
NEOZ27C-AL-2Neo Zoom 230V/24W, 2700KCRI 98, SDCM 2, 8-50°, 3-fas multiadapter, dim.Svart
NEOZ27C-AL-3Neo Zoom 230V/24W, 2700KCRI 98, SDCM 2, 8-50°, 3-fas multiadapter, dim.Vit
NEOZ30C-AL-1Neo Zoom 230V/24W, 3000KCRI 98, SDCM 2, 8-50°, 3-fas multiadapter, dim.Grå
NEOZ30C-AL-2Neo Zoom 230V/24W, 3000KCRI 98, SDCM 2, 8-50°, 3-fas multiadapter, dim.Svart
NEOZ30C-AL-3Neo Zoom 230V/24W, 3000KCRI 98, SDCM 2, 8-50°, 3-fas multiadapter, dim.Vit
NEOZ40C-AL-1Neo Zoom 230V/24W, 4000KCRI 98, SDCM 2, 8-50°, 3-fas multiadapter, dim.Grå
NEOZ40C-AL-2Neo Zoom 230V/24W, 4000KCRI 98, SDCM 2, 8-50°, 3-fas multiadapter, dim.Svart
NEOZ40C-AL-3Neo Zoom 230V/24W, 4000KCRI 98, SDCM 2, 8-50°, 3-fas multiadapter, dim.Vit

Neo Zoom Casambi

  • Passar i alla vanligt förekommande 3-fasskenor
Light temperatureColorArt.noNameSpecification
NEOZ27C-AHC-1Neo Zoom 230V/24W Casambi 2700KCRI 98, SDCM 2, 8-50°, 3-fas multiadapterGrå
NEOZ27C-AHC-2Neo Zoom 230V/24W Casambi 2700KCRI 98, SDCM 2, 8-50°, 3-fas multiadapterSvart
NEOZ27C-AHC-3Neo Zoom 230V/24W Casambi 2700KCRI 98, SDCM 2, 8-50°, 3-fas multiadapterVit
NEOZ30C-AHC-1Neo Zoom 230V/24W Casambi 3000KCRI 98, SDCM 2, 8-50°, 3-fas multiadapterGrå
NEOZ30C-AHC-2Neo Zoom 230V/24W Casambi 3000KCRI 98, SDCM 2, 8-50°, 3-fas multiadapterSvart
NEOZ30C-AHC-3Neo Zoom 230V/24W Casambi 3000KCRI 98, SDCM 2, 8-50°, 3-fas multiadapterVit
NEOZ40C-AHC-1Neo Zoom 230V/24W Casambi 4000KCRI 98, SDCM 2, 8-50°, 3-fas multiadapterGrå
NEOZ40C-AHC-2Neo Zoom 230V/24W Casambi 4000KCRI 98, SDCM 2, 8-50°, 3-fas multiadapterSvart
NEOZ40C-AHC-3Neo Zoom 230V/24W Casambi 4000KCRI 98, SDCM 2, 8-50°, 3-fas multiadapterVit

Neo Zoom Casambi POT

  • Casambi vriddimmer (0–100%)
  • Justera Casambi-ljusstyrkan direkt på armaturen
  • Passar de flesta kända 3-fas skenor
Light temperatureColorArt.noNamnSpec
NEOZ27C-AHCP-2Neo Zoom 230V/24W Casambi 2700K, Svart1800lm, CRI 98, SDCM 2, 8–50°, 3-fas, Potentiometer
NEOZ27C-AHCP-3Neo Zoom 230V/24W Casambi 2700K, Vit1800lm, CRI 98, SDCM 2, 8–50°, 3-fas, Potentiometer
NEOZ30C-AHCP-2Neo Zoom 230V/24W Casambi 3000K, Svart1910lm, CRI 98, SDCM 2, 8–50°, 3-fas, Potentiometer
NEOZ30C-AHCP-3Neo Zoom 230V/24W Casambi 3000K, Vit1910lm, CRI 98, SDCM 2, 8–50°, 3-fas, Potentiometer
NEOZ40C-AHCP-2Neo Zoom 230V/24W Casambi 4000K, Svart1990lm, CRI 98, SDCM 2, 8–50°, 3-fas, Potentiometer
NEOZ40C-AHCP-3Neo Zoom 230V/24W Casambi 4000K, Vit1990lm, CRI 98, SDCM 2, 8–50°, 3-fas, Potentiometer

neo Zoom DMX

  • Trådlös DMX via Lumenradio CRMX.
  • Passar de flesta kända 3-fas skenor.
Light temperatureColorArt.noNameSpecificationColor
NEOZ27C-AHX-1Neo Zoom 230V/24W DMX 2700KCRI 98, SDCM 2, 8-50°, 3-phase multi adapter, wireless DMXGrå
NEOZ27C-AHX-2Neo Zoom 230V/24W DMX 2700KCRI 98, SDCM 2, 8-50°, 3-phase multi adapter, wireless DMXSvart
NEOZ27C-AHX-3Neo Zoom 230V/24W DMX 2700KCRI 98, SDCM 2, 8-50°, 3-phase multi adapter, wireless DMXVit
NEOZ30C-AHX-1Neo Zoom 230V/24W DMX 3000KCRI 98, SDCM 2, 8-50°, 3-phase multi adapter, wireless DMXGrå
NEOZ30C-AHX-2Neo Zoom 230V/24W DMX 3000KCRI 98, SDCM 2, 8-50°, 3-phase multi adapter, wireless DMXSvart
NEOZ30C-AHX-3Neo Zoom 230V/24W DMX 3000KCRI 98, SDCM 2, 8-50°, 3-phase multi adapter, wireless DMXVit
NEOZ40C-AHX-1Neo Zoom 230V/24W DMX 4000KCRI 98, SDCM 2, 8-50°, 3-phase multi adapter, wireless DMXGrå
NEOZ40C-AHX-2Neo Zoom 230V/24W DMX 4000KCRI 98, SDCM 2, 8-50°, 3-phase multi adapter, wireless DMXSvart
NEOZ40C-AHX-3Neo Zoom 230V/24W DMX 4000KCRI 98, SDCM 2, 8-50°, 3-phase multi adapter, wireless DMXVit

neo Zoom DALI

  • För Global Trac Pulse-skenor eller motsvarande (DALI 1-100%).
Light temperatureColorArt.noNameSpecificationColor
NEOZ27C-AHD-1Neo Zoom 230V/24W DALI 2700KCRI 98, SDCM 2, 8-50°, 3-phase multi adapter, DALI / PULSEGrå
NEOZ27C-AHD-2Neo Zoom 230V/24W DALI 2700KCRI 98, SDCM 2, 8-50°, 3-phase multi adapter, DALI / PULSESvart
NEOZ27C-AHD-3Neo Zoom 230V/24W DALI 2700KCRI 98, SDCM 2, 8-50°, 3-phase multi adapter, DALI / PULSEVit
NEOZ30C-AHD-1Neo Zoom 230V/24W DALI 3000KCRI 98, SDCM 2, 8-50°, 3-phase multi adapter, DALI / PULSEGrå
NEOZ30C-AHD-2Neo Zoom 230V/24W DALI 3000KCRI 98, SDCM 2, 8-50°, 3-phase multi adapter, DALI / PULSESvart
NEOZ30C-AHD-3Neo Zoom 230V/24W DALI 3000KCRI 98, SDCM 2, 8-50°, 3-phase multi adapter, DALI / PULSEVit
NEOZ40C-AHD-1Neo Zoom 230V/24W DALI 4000KCRI 98, SDCM 2, 8-50°, 3-phase multi adapter, DALI / PULSEGrå
NEOZ40C-AHD-2Neo Zoom 230V/24W DALI 4000KCRI 98, SDCM 2, 8-50°, 3-phase multi adapter, DALI / PULSESvart
NEOZ40C-AHD-3Neo Zoom 230V/24W DALI 4000KCRI 98, SDCM 2, 8-50°, 3-phase multi adapter, DALI / PULSEVit

Neo Zoom Solo

  • För fristående installation. Dimbar via extern driver.
Light temperatureColorArt.noNameSpecificationColor
NEOZ27C-CCS-1Neo Zoom CC/600mA Solo 2700KVf=36V, 600mA, CRI 98, SDCM 2, 8-50°, 1m kabelGrå
NEOZ27C-CCS-2Neo Zoom CC/600mA Solo 2700KVf=36V, 600mA, CRI 98, SDCM 2, 8-50°, 1m kabelSvart
NEOZ27C-CCS-3Neo Zoom CC/600mA Solo 2700KVf=36V, 600mA, CRI 98, SDCM 2, 8-50°, 1m kabelVit
NEOZ30C-CCS-1Neo Zoom CC/600mA Solo 3000KVf=36V, 600mA, CRI 98, SDCM 2, 8-50°, 1m kabelGrå
NEOZ30C-CCS-2Neo Zoom CC/600mA Solo 3000KVf=36V, 600mA, CRI 98, SDCM 2, 8-50°, 1m kabelSvart
NEOZ30C-CCS-3Neo Zoom CC/600mA Solo 3000KVf=36V, 600mA, CRI 98, SDCM 2, 8-50°, 1m kabelVit
NEOZ40C-CCS-1Neo Zoom CC/600mA Solo 4000KVf=36V, 600mA, CRI 98, SDCM 2, 8-50°, 1m kabelGrå
NEOZ40C-CCS-2Neo Zoom CC/600mA Solo 4000KVf=36V, 600mA, CRI 98, SDCM 2, 8-50°, 1m kabelSvart
NEOZ40C-CCS-3Neo Zoom CC/600mA Solo 4000KVf=36V, 600mA, CRI 98, SDCM 2, 8-50°, 1m kabelVit

neo Zoom Tillbehör

Art.noDescription
NEO-HCLBikakeraster Neo Zoom 64,5mm, Svart

Neo Filter

Brett utbud av olika färgfilter, diffusionsfilter och korrigeringsfilter

Art.noNameSpecification
NEO-D-L021Neo Filter Dichroic L021 / R21Gold Amber
NEO-D-L058Neo Filter Dichroic L058 / R56Lavender
NEO-D-L075Neo Filter Dichroic L075 / R68Evening Blue
NEO-D-L061Neo Filter Dichroic L061 / R372 / ½ CTB2700K>3300K, 3000K>3750K, 4000K>5150K
NEO-D-L152Neo Filter Dichroic L152 / R304 / ½ CTO2700K>2200K, 3000K>2400K, 4000K>2900K
NEO-D-L061Neo Filter Dichroic L061 / R372 / ½ CTB2700K>3300K, 3000K>3750K, 4000K>5150K
NEO98Neo FilterPlease ask for current selection
NEO FILTERKITNeo Filter kitStandard gel kit (L203, L206, #119)
