Kopplingsmaterial
Standardiserade kopplingar och kablage till både CC och 12V DC
Teknisk specifikation
- Konstantström
- Armaturer med artikelnummer
- CCS/CCL
- 12V DC
- Armaturer med artikelnummer
- LVS

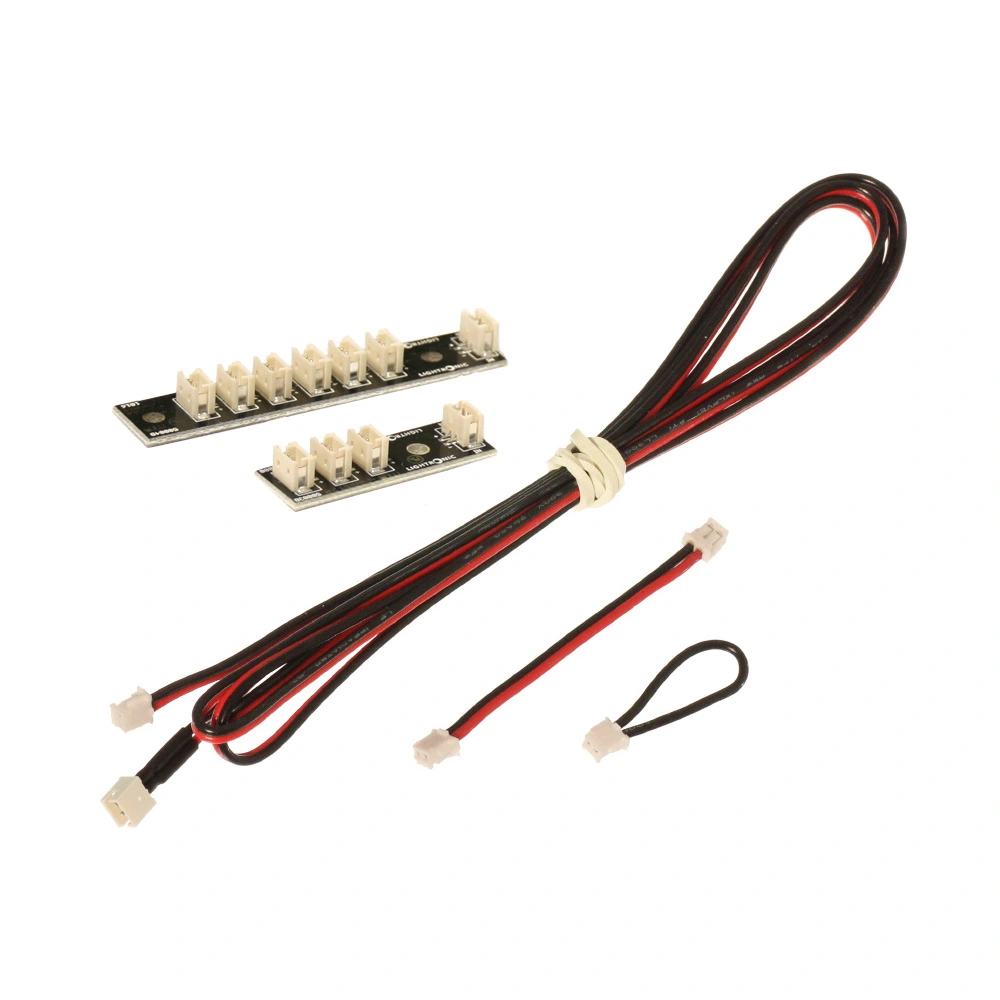

Kopplingsmaterial CC
- Passar armaturer med artikelnummer CCS/CCL
- Ledararea AWG 26 / 0,13mm²
| Color | Art.no | Benämning | Specifikation |
|---|---|---|---|
| GIZ-KM-5 | LED Mellankabel 50mm | Kontakt Hona/hona | |
| GIZ-KM-10 | LED Mellankabel 100mm | Kontakt Hona/hona | |
| GIZ-KM-15 | LED Mellankabel 150mm | Kontakt Hona/hona | |
| GIZ-KM-25 | LED Mellankabel 250mm | Kontakt Hona/hona | |
| GIZ-KM-35 | LED Mellankabel 350mm | Kontakt Hona/hona | |
| GIZ-KM-65 | LED Mellankabel 650mm | Kontakt Hona/hona | |
| GIZ-KM-105 | LED Mellankabel 1050mm | Kontakt Hona/hona | |
| GIZ-KM-205 | LED Mellankabel 2050mm | Kontakt Hona/hona | |
| GIZ-KM-305 | LED Mellankabel 3050mm | Kontakt Hona/hona | |
| GIZ-KS-100 | LED Skarvkabel 1000mm | Kontakt Hane/hona | |
| GIZ-KT-P | LED Terminering | Plugg |
Fördelningsblock CC
Fördelningsblock för att förgrena CC LED installationer. Alla utgångar är seriekopplade, så de utgångar som inte används ska fyllas med LED Terminering för att få en sluten strömkrets.
| Art.no | Benämning | Specifikation |
|---|---|---|
| GIZ-B3 | LED 3-Splitter CC | 1 in 3 ut |
| GIZ-B6 | LED 6-Splitter CC | 1 in 6 ut |
LED-Kabel CC
Dekorativ kabel avsedd för CC LED. Svensktillverkad LED-kabel utvecklad av Ljusdesign.
| Color | Art.no | Benämning | Specifikation |
|---|---|---|---|
| GIZ-KL-1 | LED-kabel, Grå | Ø2,9mm 2*0,14, halogenfri / meter | |
| GIZ-KL-2 | LED-kabel, Svart | Ø2,9mm 2*0,14, halogenfri / meter | |
| GIZ-KL-3 | LED-kabel, Vit | Ø2,9mm 2*0,14, halogenfri / meter |
LED-Kabel 12V DC
| Color | Art.no | Benämning | Specifikation |
|---|---|---|---|
| H03VV-F-2 | Kabel SKK Svart | 2*0,75, Rund | |
| H03VV-F-3 | Kabel SKK, Vit | 2*0,75, Rund | |
| SKX075-2 | Kabel SKX, Svart | 2*0,75, Oval | |
| SKX075-2 | Kabel SKX, Vit | 2*0,75, Oval | |
| EP065-1 | Elcuflex, Grå | 2*0,65 Elcuflex FM / meter | |
| EP065-3 | Elcuflex, Svart | 2*0,65 Elcuflex FM / meter |
Skarvhylsor
Lämplig för skarvning av Ljusdesigns LED-kabel
| Art.no | Benämning | Specifikation |
|---|---|---|
| N0520 SK | Isol Skarvhylsa, Gul | 20 mm, 0.14–0.50mm² |
| DSA 0115 | Pressverktyg till N0520 SK | För Isol Skarvhylsa, Gul |
